發表日期：2014-11-20

1，名稱：自動排線繞線機

  型號：ZRX-1000

  圖片：

2,本機構成

我公司自行設計制造的ZRX系列臥式繞線機，吸取了國內外同類產品的優點，并根據用戶使用要求而設計制造的。本系列臥式繞線機外觀獨特、新穎，操作方便、數據顯示直觀，深受廣大用戶的好評。自投產以來，已廣泛應用于國內電力變壓器行業。公司已陸續為銀川臥龍、浙江三變、保定曉星、 常州東芝等公司制作過各種自動排線臥式繞線機。

本系列臥式繞線機主要有主軸箱、尾箱、底座、自動排線及控制部分組成。（示意圖如下）

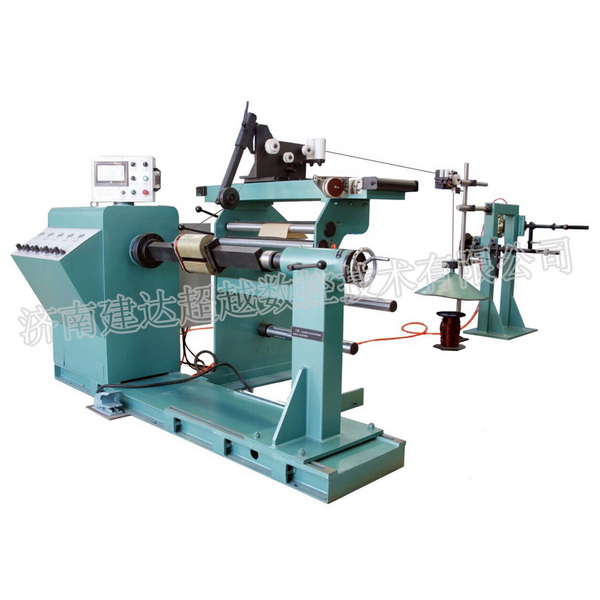

        自動排線臥式繞線機外觀圖               自動排線臥式繞線機排線架示意圖

3，技術指標

4，性能指標要求：

（1）繞線機運行可靠，操作方便；適合啟動平穩、頻繁點動、制動平穩及急停剎車的工作狀態。

（2）主軸的正反轉可通過腳踏開關和控制盒分別實現，觸摸屏顯示繞線圈數具有正反記數和斷電記憶功能。

（3）繞線機所用零配件符合國家標準并有正規廠家生產制造。變頻器、PLC、觸摸屏選用國外進口高檔產品，其他元件均為國內知名廠家產品。

（4）繞線機轉動平穩、安全可靠；各操作手柄、手輪操作靈活，無阻滯卡死現象。繞線前可按不同線規,方便的設定自動排線節距。在繞線過程中，對可能出現的誤差可手動加以微調，確保線圈緊密。適用于矩形和橢圓形線圈的繞制。

（5）數顯顯示、可予置總圈數及總圈數內最多分二十段分予置。

5．工作環境條件

繞線機在下列條件下正常工作：

a)在穩固基礎上正確安裝；

b）在周圍無震動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

c）電源電壓的波動范圍不應超過額定電壓的±10%。

6．整機基本配置

6.1機械部分：

6.2電氣控制部分:         主要元件及供應商明細表

6.3技術資料:

包含：繞線機使用說明書、變頻器使用說明書、合格證、裝箱單各一套

參考信息-1，繞線機主要部件材質

床頭箱       焊接采用 Q235-A

底座         焊接采用H型鋼、Q235-A

床尾箱       焊接采用Q235-A

主軸         40Cr    粗加工后調質處理

滑動軸、套   40Cr    粗加工后調質處理

主軸夾具：   40Cr    粗加工后調質處理

尾軸夾具：   40Cr    粗加工后調質處理

主軸箱體、尾箱及底座均選用優質鋼材，采用CO2氣保焊焊接，時效處理后再加工而成。焊接質量好，加工精度高，從而保證裝配后的整機性能穩定、可靠。

參考信息-2，類似項目優勢：

我公司RX型系列自動繞線機廣泛應用于油浸式、干式變壓器的生產所需，目前已在濰坊五洲浩特，西安西電中特變壓器、保定曉星天威變壓器等變壓器企業中使用并獲得廣泛好評。

參考信息-3、技術情報和資料的保密

投標單位——授權人

1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效。

2、我方對用戶提供的技術情報和資料亦承擔保密義務。

參考信息-4、自動排線繞線機部分供貨業績

7，售后保障：

設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。鑒于上述情況，我公司真心希望為貴公司的發展盡一點微薄之力，愿以最優惠的價格為貴公司提供最優質的設備及服務！
